鍋爐的運行離不開水，水質優劣直接影響鍋爐的安全運行和使用壽命。因此，做好鍋爐水處理是保證鍋爐安全、經濟運行的重要前提。為此，我國對鍋爐用水專門制定了國家標準，并定期進行修改和升級，現行標準為GB/T 1576-2018《工業鍋爐水質》。

冷凝水回用是近年快速發展的一項新興技術，可有效將冷凝水中所含的大量熱能再次投入蒸汽鍋爐補給水中，從而減少補給水升溫時所需的熱量消耗，不僅能夠大大降低燃料和電力的使用，而且可以節約水資源，達到節能減排的目的。

潤景陶瓷硬密封不銹鋼電動球閥應用于冷凝水回用系統中有很大的優勢，其閥體和閥桿采用316L不銹鋼材料，閥芯采用耐磨、耐高溫、耐腐蝕的特種陶瓷，并加長了電動執行器與閥體間的距離來充分散熱以保證執行器穩定運行。多年實踐證明：潤景不銹鋼電動球閥很適合用于冷凝回水過濾、除鐵系統。

冷凝水回用工藝主要是處理冷凝回水中流經鐵制管道中產生的微量鐵離子和沿程滲入的部分硬度離子，以保證鍋爐再用水的水質。

冷凝水回用鈉離子除鐵交換器系統的工藝流程：冷凝水→冷凝水箱→變頻泵→過濾系統→除鐵、軟化系統（再生系統）→除氧器→除氧水箱→鍋爐補水泵→鍋爐系統。

冷凝水回用過濾、鈉離子除鐵軟化交換器系統，由全自動過濾器和全自動鈉離子除鐵和軟化交換器串聯組合而成。

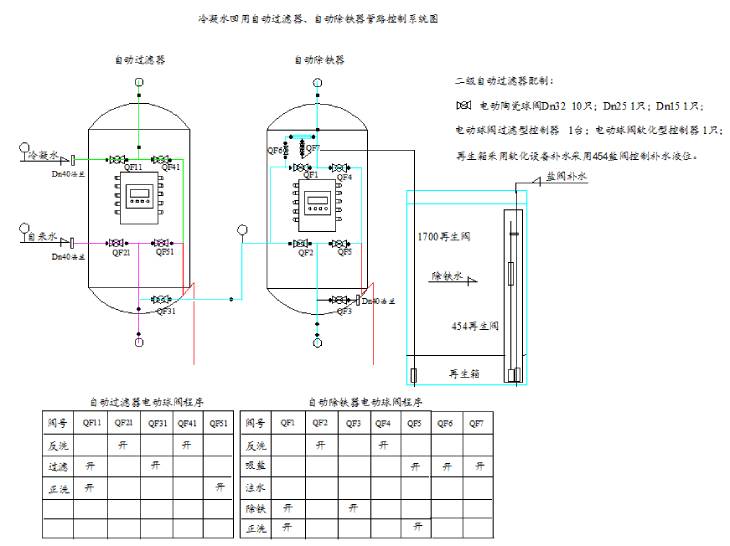

冷凝水回用鈉離子除鐵交換器系統安裝示意圖

注：自動過濾器反洗用水、自動除鐵軟化器溶鹽水均為合格的軟化水。

1. 20-30m3/h冷凝水回用全自動過濾器

   由一只DN1500內涂耐高溫防腐材料的Q235鋼制交換罐、一臺潤景F109球閥控制器、一套304不銹鋼側裝上下布水器、一只取樣閥、一只壓力表、3000kg精細石英砂、排污管路、一套DN65/50 PPH耐高溫內連接過濾管路組成。

   控制回路組成：一臺潤景F109球閥控制器、5只潤景DN65/50不銹鋼316L電動球閥、PPH耐高溫內連接管路。

   系統嚴格按照GB/T18300-2011《全自動鈉離子交換器》要求優化設計，具有過濾凈化、反洗、正洗功能，可通過F109球閥控制器設置過濾、反洗、正洗時間，可隨時根據出水質量修改控制程序。為確保后續設備出水水質合格，反沖洗用水采用軟化水，過濾后的水直供后續的除鐵、軟化器使用。

   二、20-30m3/h冷凝水回用鈉離子除鐵和軟化交換器

   由一只DN1200內涂耐高溫防腐材料的Q235鋼制交換罐、一臺潤景F109球閥控制器、一套316不銹鋼側裝上下布水器、一只1500L鹽箱、一只1700型鹽閥（吸鹽液端）、一只454型鹽閥（補水端）、一只取樣閥、一只壓力表、1200kg陽離子交換樹脂、吸鹽管和排污管、一套DN65/50 PPH耐高溫內連接管路系統組成。

   控制回路組成：一臺潤景F109球閥控制器、7只潤景DN65/20不銹鋼電動球閥、一個耐高溫再生用射流器。

   按照GB/T18300-2011《全自動鈉離子交換器》要求，結合不同制水量設計組合成型，冷凝水回用鈉離子除鐵和軟化交換器在正常除鐵的同時還能進行深度軟化。

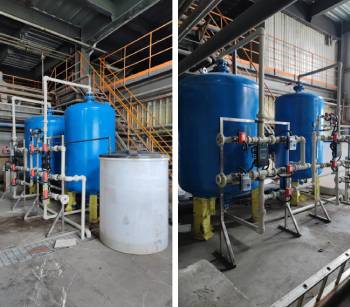

   冷凝水回用設備現場安裝圖

   冷凝水回用鈉離子除鐵交換器系統的技術特點:

2. 流速高，無需加熱，通水即可去除鐵離子和鈣、鎂離子；

3. 適應范圍廣，適用于鐵離子含量10mg/L、硬度300mg/L的冷凝水；

4. 運行成本低，只消耗工業鹽，費用極低；

5. 鈉離子交換技術成熟，出水質量穩定、可靠；

6. 占地尺寸小、安裝高度低，操作方便，實用性強；

7. 鈉離子交換器采用環保、節能材料精制而成，設備性能穩定性高。

   冷凝水回用鈉離子除鐵交換器系統工作原理:

   當含有鐵離子的水進入陽離子樹脂交換層時，立即與鈉型陽離子交換樹脂發生反應：水中的鐵離子被樹脂吸附，鈉離子交換到過濾水中，從而完成了除鐵工藝。其化學反應式如下：

   Fe²⁺ + NaR = FeR + Na⁺

   當含有鈣、鎂離子的水進入陽離子樹脂交換層時，除鐵后馬上與鈉型陽離子交換樹脂發生置換反應：水中的鈣、鎂離子被樹脂吸附，鈉離子被交換出來，從而完成深度軟化工藝。其化學反應式如下：

   Ca²⁺ + NaR = CaR + 2Na

   Mg²⁺ + NaR = MgR + 2Na

   當樹脂運行失效后，利用工業鹽再生，即可恢復樹脂的交換能力。

   冷凝水回用鈉離子除鐵交換器系統陽離子交換樹脂的技術指標

   全交換容量：1800mol/m³

   工作交換量：900mol/m³

   粒徑范圍：20-30目

   堆積密度：800kg/m³

   含水量：45-55%

   磨后圓球率：98%

   主要成份：苯乙烯

   冷凝水回用鈉離子除鐵交換器系統的適用條件

   A. 水源水質條件

   鐵離子：<10mg/L

   總硬度：<0.6mmol/L[300mg/L CaCO₃]

   懸浮物：<5mg/L

   水溫：<100°C

   B. 水源壓力條件

   管道供水壓力P：0.24-0.35MPa

   檢測標準及方法

   標準：GB/T1576-2018工業鍋爐水質條件硬度

   方法：EDTA絡(luò )合法

   標準：GB/T1576-2018工業鍋爐水質條件鐵離子測定

   方法：硫氰酸鉀法

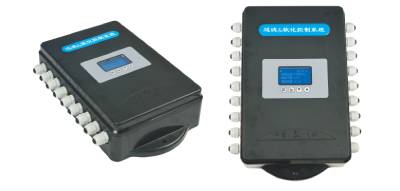

   潤景F109A球閥控制器采用微機程控技術，適配潤景DN15～DN80規格的電動球閥，具有過濾、反洗、正洗、順/逆流再生、吸鹽慢洗、鹽箱注水（原水或軟水）、即時再生、延時再生、一用一備、485通信等功能，軟化制水周期及正、反沖洗、吸鹽慢洗、鹽箱注水時間可根據水質條件來設定。

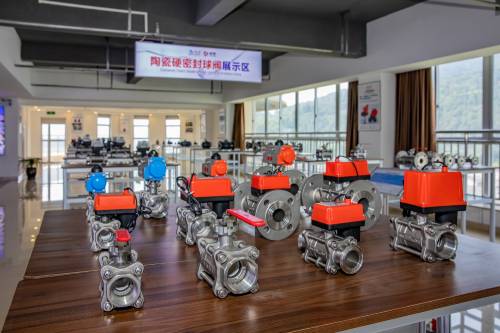

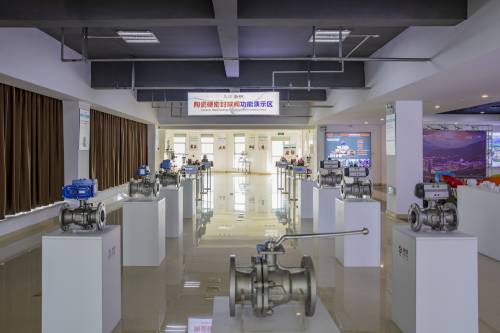

   潤景不銹鋼電動球閥具有耐磨損、抗雜質、耐高溫、耐腐蝕、輕扭矩、低流阻、防水錘的特點，可適用于不同的水源工況和使用條件。



   潤景F109球閥控制器結合潤景電動陶瓷球閥組成的水處理系統，并聯使用可滿足0.5-500m3/h過濾、軟化水處理設備的配套使用，具有國內外同類產品無可比擬的優勢。

   ※ 本文內容謹供參考，系統配置等可根據實際狀況進行調整

   ※ 本應用案例由沈陽潔明水處理設備有限公司提供
